Le FISH project
3 participants
Page 1 sur 1
Le FISH project
Salut,
Vous avez peut-être entendu parler de ce projet au club?
En fait il s'agit d'un planeur pour faire du vol de pente devant les yeux au raz de la pente
Cette discipline a été appelée VTPR pour Vol Très Près du Relief.
Le plan de ce model est disponible sur le net ici Plan du fish
Ba oui, Bertrand a débarqué un jour avec des ailes fraichement découpées au fil chaud dans sa cave...
Du coup nous nous sommes lancé dans la construction de trois model, Jean Louis, Bertrand et moi.
Et c'est partie!
D'après le plan récupéré nous avons réalisé un gabarit pour le fuselage:
Ensuite on a réalisé deux demie fuselage dans de la plaque de polystyrene extrudé pour pouvoir y placer un renfort en carbone.
Juste pour voir on s'est fait une petite mise en croie:
Après ça c'est un peu gâté, enfin sur pour moi...
J'ai choisi de fibrer (fibre + résine epoxy) mon fuselage après avoir collé les 2 cotés et arrondi les angles au ponçage.
Pour obtenir une finition lisse directement, je me suis dis qu'en mettant l'ensemble à sécher dans un sac PE mis sous vide ça devrait sortir nickel du premier coup, ben j'ai raté mon coup...
Bon, il y a eu une prise d'air dans mon sac... bref, ponçage et re-ponçage, mais sans être parfait j'ai pu rattraper l'aspect a peu près:
Retour à l'aile, découpe de l'emplacement des ailerons avant collage des 2 demies ailes et renforcement avec un jonc carbone

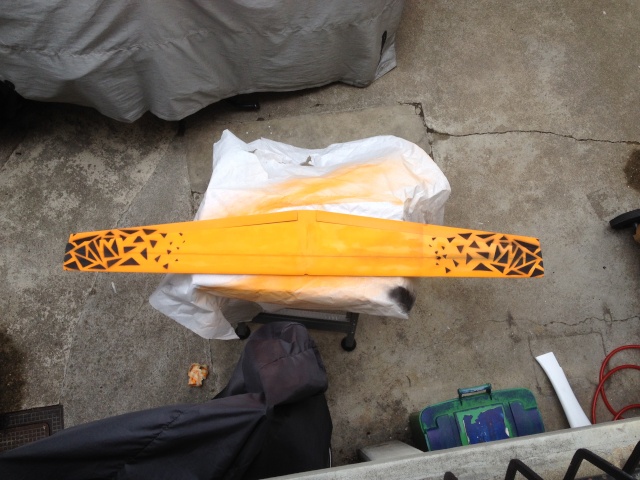

Après avoir refait des ailerons en balsa, je suis passé à la décor directement sur la mousse avec de le peinture acrylique appliqué au pistolet et un pochoir improvisé avant entoilage à l'Oracouverture transparent.
Après avoir peint également le fuselage et sa bulle découpé, j'ai refais une petite mise en croie au terrain histoire de mettre la pression aux 2 autres constructeurs Hein les gars, allez allez on y va!
J'déconne, on avance tous ensemble et souvent dans la cave de Bertrand!
Mais nous n'avons pas tous choisi les même technique d'assemblage:
Jean Louis veut faire une version ultra simple, nous démontable qui sera recouvert de vinyle adhésif.
Voilà pour l'instant ou j'en suis, a Bertrand et Jean Louis d'étoffer ce poste avec l'avancement des leurs.
Bien tôt l'empennage...
A+
Vous avez peut-être entendu parler de ce projet au club?
En fait il s'agit d'un planeur pour faire du vol de pente devant les yeux au raz de la pente
Cette discipline a été appelée VTPR pour Vol Très Près du Relief.
Le plan de ce model est disponible sur le net ici Plan du fish
Ba oui, Bertrand a débarqué un jour avec des ailes fraichement découpées au fil chaud dans sa cave...
Du coup nous nous sommes lancé dans la construction de trois model, Jean Louis, Bertrand et moi.
Et c'est partie!
D'après le plan récupéré nous avons réalisé un gabarit pour le fuselage:
Ensuite on a réalisé deux demie fuselage dans de la plaque de polystyrene extrudé pour pouvoir y placer un renfort en carbone.
Juste pour voir on s'est fait une petite mise en croie:
Après ça c'est un peu gâté, enfin sur pour moi...
J'ai choisi de fibrer (fibre + résine epoxy) mon fuselage après avoir collé les 2 cotés et arrondi les angles au ponçage.
Pour obtenir une finition lisse directement, je me suis dis qu'en mettant l'ensemble à sécher dans un sac PE mis sous vide ça devrait sortir nickel du premier coup, ben j'ai raté mon coup...
Bon, il y a eu une prise d'air dans mon sac... bref, ponçage et re-ponçage, mais sans être parfait j'ai pu rattraper l'aspect a peu près:
Retour à l'aile, découpe de l'emplacement des ailerons avant collage des 2 demies ailes et renforcement avec un jonc carbone
Après avoir refait des ailerons en balsa, je suis passé à la décor directement sur la mousse avec de le peinture acrylique appliqué au pistolet et un pochoir improvisé avant entoilage à l'Oracouverture transparent.
Après avoir peint également le fuselage et sa bulle découpé, j'ai refais une petite mise en croie au terrain histoire de mettre la pression aux 2 autres constructeurs Hein les gars, allez allez on y va!
J'déconne, on avance tous ensemble et souvent dans la cave de Bertrand!
Mais nous n'avons pas tous choisi les même technique d'assemblage:
Jean Louis veut faire une version ultra simple, nous démontable qui sera recouvert de vinyle adhésif.
Voilà pour l'instant ou j'en suis, a Bertrand et Jean Louis d'étoffer ce poste avec l'avancement des leurs.
Bien tôt l'empennage...
A+
Olivier- Pilote
- Messages : 65
Date d'inscription : 10/01/2010
Age : 51
Localisation : Sannois 95
Re: Le FISH project
Yo !!!!
Magnifique !
On a hate de voir le résultat fini avec une petite vidéo de passage au ras des moustaches !!!
La décor est très bien réussie, bravo !
Je dirai même "Quel Talent !!"
Ludo
PS: le lien du plan n'a semble-t-il pas fonctionné sur ton post… Je corrige aussi les (img)...
Magnifique !
On a hate de voir le résultat fini avec une petite vidéo de passage au ras des moustaches !!!
La décor est très bien réussie, bravo !
Je dirai même "Quel Talent !!"
Ludo
PS: le lien du plan n'a semble-t-il pas fonctionné sur ton post… Je corrige aussi les (img)...
Ludo- Admin
- Messages : 245
Date d'inscription : 09/01/2010
Age : 53
Localisation : Val d'Oise
Re: Le FISH project
Hello,
Le plan vient de ce site là : http://westcornwallslopers.co.uk/swinger/
Il fait partie de la série des swinger.
Ce sont des copies de Le fish comme il en existe beaucoup.
En revanche, les profils d'ailes que j'ai découpées sont les profils de Thierry Platon.
trouvables sur le site suivant : http://pierre.rondel.free.fr/images2/newTPsections/TP_Profils.htm.
J'ai pris les profils des mini-toon et autre wasabi : TP42 et TP29-9.
Bon pour l'instant, ayant eu un problème avec un des moteurs pas à pas de ma machine, je ne peux plus en découper.
Mais bientôt cela devrait pouvoir se refaire. C'est une question de jours...
Promis ce soir je fais des photos du miens qui avance...
Bertrand-
Le plan vient de ce site là : http://westcornwallslopers.co.uk/swinger/
Il fait partie de la série des swinger.
Ce sont des copies de Le fish comme il en existe beaucoup.
En revanche, les profils d'ailes que j'ai découpées sont les profils de Thierry Platon.
trouvables sur le site suivant : http://pierre.rondel.free.fr/images2/newTPsections/TP_Profils.htm.
J'ai pris les profils des mini-toon et autre wasabi : TP42 et TP29-9.
Bon pour l'instant, ayant eu un problème avec un des moteurs pas à pas de ma machine, je ne peux plus en découper.
Mais bientôt cela devrait pouvoir se refaire. C'est une question de jours...
Promis ce soir je fais des photos du miens qui avance...
Bertrand-
Donc l'empennage...
Bon là, je n'ai pas suivi complètement le plan à savoir, j'ai revu la forme de la profondeur et j'ai choisi une incidence intégrale pour essayer d'avoir un max de débattement, pas 90° mais pas loin des 70°.
Ca doit déjà être assez violant je pense
Tout est taillé dans du dépron de 6mm puis peint et ou entoilé Oracover. Ca donne vachement de rigidité en fait, j'en suis le premier étonné!
Voilà à quoi ça ressemble:
Et la dérive:
Ensuite j'ai voulu monter mes servo d'ailerons dans l'aile... c'est là que je me suis aperçu qu'il allait être compliqué de monter une aile en une partie dans un fuselage avec des commandes qui dépassent... Hein Bertrand
La encore, après consultation de la "Fish Team" les solutions trouvé sont différente.
Bertrand à choisi de créer un dégagement à l'avant de l'aile pour pouvoir l'avancer et laisser suffisamment de auteur pour passer les commandes et laissant ainsi l'aile démontable relativement facilement.
Jean Louis, dans l'esprit modèle proto, à choisi de coller l'aile la rendant indémontable, si le planeur est performant, il en fera un autre plus étudié.
Et moi, j'ai décider de garder l'aile démontable mais mon option un peu complexe ne rend pas le démontage facile et surtout, rapide...
En fait j'ai prévu de pouvoir débrancher le servo et démonter les commandes d'un coté de l'aile pour pouvoir la sortir.
Pour cela j'ai fait des logements de servo taillé directement dans la mousse avec des inserts pour pouvoir visser des caches servos démontable comme cela:
Restait plus qu'à tout monter, commandes, servos, etc. et mise en croix:
Bon ba on y est, va falloir voir si ça vol ce truc quand même! :affadi:
Donc direction avec ma fille vers le stade le plus proche pour des petits lancés à plat pour optimiser le centrage:
Ce soir là, il n'aurait pas fallu me pousser beaucoup pour que j'aille directement vérifier les performance de ce "Fish" à la pente! Car les conditions étaient là!
Sinon ce samedi, le vent est un peu juste mais il est bien orienté... Si vous voyez qu'est ce que veut dire!
Si possible, et si le vent ne change pas, j'essayerais de faire une petiote vidéo...
Ca doit déjà être assez violant je pense
Tout est taillé dans du dépron de 6mm puis peint et ou entoilé Oracover. Ca donne vachement de rigidité en fait, j'en suis le premier étonné!
Voilà à quoi ça ressemble:
Et la dérive:
Ensuite j'ai voulu monter mes servo d'ailerons dans l'aile... c'est là que je me suis aperçu qu'il allait être compliqué de monter une aile en une partie dans un fuselage avec des commandes qui dépassent... Hein Bertrand
La encore, après consultation de la "Fish Team" les solutions trouvé sont différente.
Bertrand à choisi de créer un dégagement à l'avant de l'aile pour pouvoir l'avancer et laisser suffisamment de auteur pour passer les commandes et laissant ainsi l'aile démontable relativement facilement.
Jean Louis, dans l'esprit modèle proto, à choisi de coller l'aile la rendant indémontable, si le planeur est performant, il en fera un autre plus étudié.
Et moi, j'ai décider de garder l'aile démontable mais mon option un peu complexe ne rend pas le démontage facile et surtout, rapide...
En fait j'ai prévu de pouvoir débrancher le servo et démonter les commandes d'un coté de l'aile pour pouvoir la sortir.
Pour cela j'ai fait des logements de servo taillé directement dans la mousse avec des inserts pour pouvoir visser des caches servos démontable comme cela:
Restait plus qu'à tout monter, commandes, servos, etc. et mise en croix:
Bon ba on y est, va falloir voir si ça vol ce truc quand même! :affadi:
Donc direction avec ma fille vers le stade le plus proche pour des petits lancés à plat pour optimiser le centrage:
Ce soir là, il n'aurait pas fallu me pousser beaucoup pour que j'aille directement vérifier les performance de ce "Fish" à la pente! Car les conditions étaient là!
Sinon ce samedi, le vent est un peu juste mais il est bien orienté... Si vous voyez qu'est ce que veut dire!
Si possible, et si le vent ne change pas, j'essayerais de faire une petiote vidéo...
Olivier- Pilote
- Messages : 65
Date d'inscription : 10/01/2010
Age : 51
Localisation : Sannois 95
Premiers essais à la pente
Bon, les conditions n'ont pas été celle annoncé
Jean Louis avait lui aussi son Fish tout juste terminé, et nous avons quand même fait quelques lancés histoire de voir si notre centrage n'était pas à coté de la plaque.
Le planeur à vraiment besoin de vitesse et support très mal d'être trop ralenti car cela le fait décrocher... :stock:
Pour les vidéos faudra donc attendre un peu, nous n'avons même pas sorti la caméra...
Par contre nous avons bien descendu et monté la pente pour aller chercher nos planeurs plus bas... et vu la chaleur qu'il faisait, c'était pas facile.
Essais à refaire avec des conditions plus sérieuses !
Jean Louis avait lui aussi son Fish tout juste terminé, et nous avons quand même fait quelques lancés histoire de voir si notre centrage n'était pas à coté de la plaque.
Le planeur à vraiment besoin de vitesse et support très mal d'être trop ralenti car cela le fait décrocher... :stock:
Pour les vidéos faudra donc attendre un peu, nous n'avons même pas sorti la caméra...
Par contre nous avons bien descendu et monté la pente pour aller chercher nos planeurs plus bas... et vu la chaleur qu'il faisait, c'était pas facile.
Essais à refaire avec des conditions plus sérieuses !
Olivier- Pilote
- Messages : 65
Date d'inscription : 10/01/2010
Age : 51
Localisation : Sannois 95
Les images du premier vol potable du Fish!
Et voilà, comme promis!
Mon Fish n'est pas très précis à la profondeur, il est trèèèès mou aux ailerons, tout ça donne un modèle pas très agréable à piloter mais on sent qu'il y a du potentiel, à optimiser !
@+
Olivier
Mon Fish n'est pas très précis à la profondeur, il est trèèèès mou aux ailerons, tout ça donne un modèle pas très agréable à piloter mais on sent qu'il y a du potentiel, à optimiser !
@+
Olivier
Olivier- Pilote
- Messages : 65
Date d'inscription : 10/01/2010
Age : 51
Localisation : Sannois 95
Et c'est pas fini...
En fait j'attendais que Jean Louis me donne son accord pour ça, mais pas de réponse.
Je met quand même la vidéo en ligne et si cela ne lui convient pas je l'enlèverais.
Vol encore plus compliqué pour la version de JL, il souhaite passer à autre chose... et croyez moi, ça va envoyer du lourd! :affadi:
@+
Je met quand même la vidéo en ligne et si cela ne lui convient pas je l'enlèverais.
Vol encore plus compliqué pour la version de JL, il souhaite passer à autre chose... et croyez moi, ça va envoyer du lourd! :affadi:
@+
Olivier- Pilote
- Messages : 65
Date d'inscription : 10/01/2010
Age : 51
Localisation : Sannois 95
Et maintenant, quelques images de la version de Bertrand en vol!
Vazy Bertrand! Tu peux encore nous améliorer ça!
Olivier- Pilote
- Messages : 65
Date d'inscription : 10/01/2010
Age : 51
Localisation : Sannois 95
