Dita 3m planeur perso

Message  julienRousseau le Mer 14 Avr 2010 - 22:11

Les temps sur dur pour moi les beaux jours arrives et j'ai pas de voiture pour aller a moisselle, mais sa ne m'empéche pas d'avoir une activité en modélisme.


J'ai entrepris de créer un planeur de 3m d'envergure. Le plan à été créé avec Qcad un logiciel Gratuit sous linux et compatible Windows également.




Voila pour les photos du plan. un profil bien connu c'est l'AG42 que vous prouvez voir au club sur le supra.

Les ailes sont en cours de montage, un beau bébé je trouve

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  Ludo le Jeu 15 Avr 2010 - 0:27

Super !
Ca fait plaisir de voir que d'autres construisent aussi. cheers
Bon courage a toi !
On attend la suite...

ps: comment juges-tu QCad pour la CAO ? Question
je connai pas mais ca pourrait aussi m'intéresser.
avatar
Ludo
Admin
Admin

Messages : 245
Date d'inscription : 09/01/2010
Age : 46
Localisation : Val d'Oise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Jeu 15 Avr 2010 - 0:56

Qcad est super je trouve, mais c'est vrai que c'est moins complet que Autocad et son grand point fort c'est d'être gratuit.
Pour les nervure je me suis fait plaisir en achetant une license tracfoil, c'est assez magique pour faire les gabarits des nervures et les exporter sous Qcad par exemple.
Si vous avez le moyen de vous servir d'autocad alors faites le. Qcad en Version complète coute 24€ et est très complet il est normalement compatible avec tous les logiciels de DAO et peut exporter les plan en PDF pour votre imprimeur du coin. Et est largement assez puissant pour notre activité est une licence officielle c'est vrai que c'est confortable.

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Jeu 22 Avr 2010 - 1:39

J'ai un petit peu avancé sur le planeur enfin j'ai fait quelques chose de chiant c'est de coller les foureaux de clés d'ailes. je suis très très content du résultat j'ai maintenant l'aile d'un bloc. 3 m en enfilade dans mon appart c'est pas facile a bouger. je vais tronçonner les tube se soir je pense.
J'ai aussi commendé les 6 servos donc je vais pouvoir calculer les découpes à faire dans la platine radio du fuselage.
J'ai par ailleur une question. pour la dérive qui connais un moyen facile et léger de la faire démontable ?

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  Ludo le Ven 23 Avr 2010 - 21:23

Salut Julien,
J'ai fait un petit tour sur le net.
Une adresse peut-être avec quelques idées (il parle de dérive démontable tenue avec des systèmes "pression" de couture), mais je suis spécialiste en planeur.
On ne sait jamais, ci-dessous le lien :
http://rcaero.canalblog.com/archives/planeurs/index.html
J'imagine qu'on doit aussi pouvoir mettre deux tube alu pour le positionnement et peut-être une sorte "d'agraphe" en cap pour le verrouiller en position.
Si tu as un petit schéma de la bête et où tu souhaite faire la coupure, on pourrait peut-être te le commenter ?
@+
avatar
Ludo
Admin
Admin

Messages : 245
Date d'inscription : 09/01/2010
Age : 46
Localisation : Val d'Oise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Ven 23 Avr 2010 - 23:44

Je vais surement faire quelques chose comme sur l'azurea 2000

Désolé Julien, mais nous ne pouvons héberger d'image ou de scans de revues payantes (histoire de copyrights). Nous devons donc éliminer ton scan.
Les Modérateurs


Par contre je vais devoir redessisner les empenages qui seront papillons si je fais comme sa. Merci pour ta réponse Ludo je conanissai le système que tu me dis mais je suis à la chasse du moindre gramme dans l'empenage et j'esère que cet avion pourra être mis en l'air au treil si je fait come sur le lien sa va exploser en vol.


Dernière édition par julienRousseau le Sam 24 Avr 2010 - 22:09, édité 1 fois

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  Ludo le Sam 24 Avr 2010 - 3:42

Ouais, c'est sûr ça peut casser.
Je ne suis pas spécialiste...
Je pensais aussi à un système avec un centreur (pion ou plat aluminium) à l'avant s'engageant dans le fuselage et seulement une vis nylon par l'arrière, comme sur les photos de l'article.
Moins il y a de vis, mieux c'est, non ! on gagne du temps sur le terrain.
Je n'ai construit qu'un seul avion, mais déjà je vois certaines erreurs 'de débutant'. faut bien passer par là !!!
@+
avatar
Ludo
Admin
Admin

Messages : 245
Date d'inscription : 09/01/2010
Age : 46
Localisation : Val d'Oise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Mer 28 Avr 2010 - 18:36

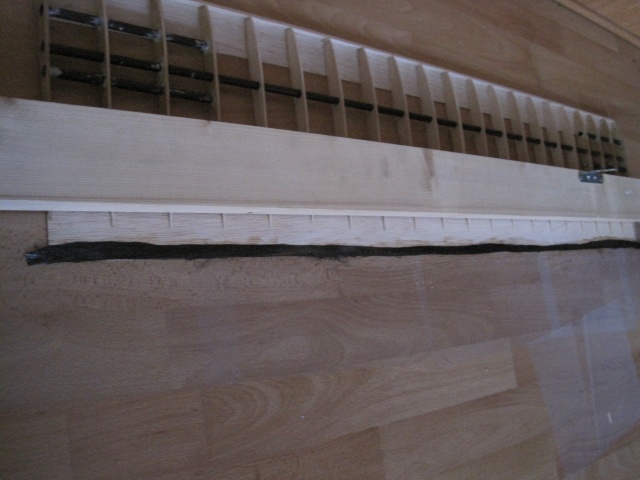

J'ai avancé sur le dita. j'ai mis du balsa légé pour faire les champs des ailerons et de la meche carbone pour renforcer de Bord de fuite carje veux qu'il soit très fin.
La cale pour le champs de l'aileron.


Les champs finis:


Les meches :





julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Mar 8 Juin 2010 - 23:17

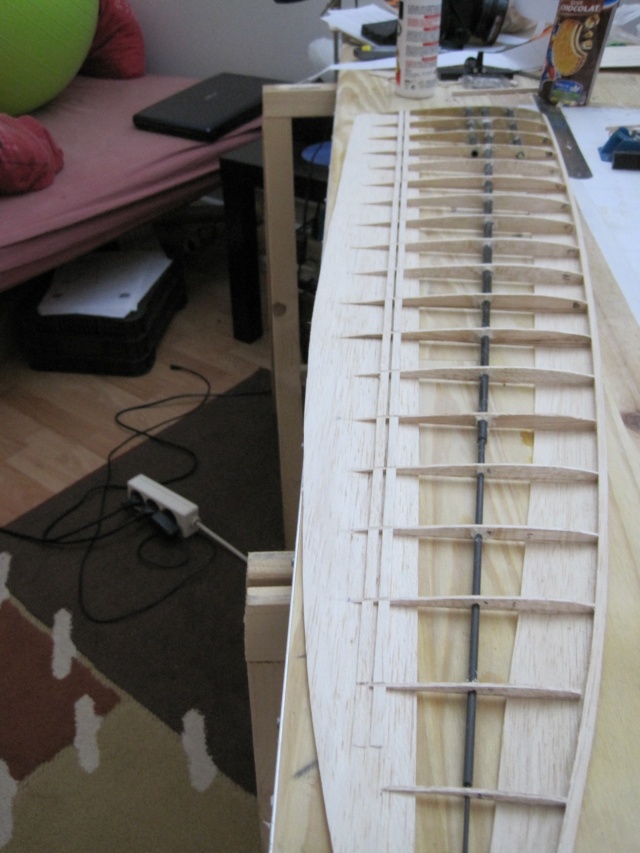

Dimanche il à pas fait super beau donc j'ai enchainer le Dita3m, coffrage des extrados mise en place des chapeaux de nervures du vrai bord d'attaque et des blocs pour les saumons et début de fabrication du fuselage. j'ai encore beaucoup de travail et besoin de courage mais je pense qu'il volera correctement enfin j'espère.






julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Ven 11 Juin 2010 - 20:59

http://gabounni.free.fr/Actualite/Enconstruction/index.html
cette semaine j'ai bien travaillé sa commence a ressembler à un avion.

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Allez on reste motivé !

Message  Olivier le Lun 14 Juin 2010 - 6:39

Salut Julien,

Tu crois qu'il sera près pour le we porte ouverte ?.... What a Face

Je viens samedi pour faire une démo de taré de la mort Mad Evil or Very Mad avec mon Easyglider ... Embarassed

VA Y AVOIR DU SHOW !!!!!!!!!!! J'espère que tu ne manqueras pas ça !

En tout cas, tu as vraiment bien avancé ! Shocked Chapeau !!

A+
avatar
Olivier
Pilote
Pilote

Messages : 65
Date d'inscription : 10/01/2010
Age : 45
Localisation : Sannois 95

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

profil AG42

Message  Robilf le Lun 5 Juil 2010 - 11:16

Bonjour a tous une petite présentation rapide....

Mon prénom est Fabien , je suis un modéliste du sud de la France passionné de belles machines et de cnc....

Je me permets de vous poser une question , en effet je voudrais me construire le planeur suprad'yn (plan fly de ce mois) mais je n'arrives pas a trouver les profilsAG40d AG42d et AG43d pour pouvoir découper mes noyaux en cn...

Peut être que que vous que l'un d'entre vous pourrait me dire ou me procurer ceux-ci???

Merci a tous et bons vols...

Robilf
Stagiaire
Stagiaire

Messages : 1
Date d'inscription : 05/07/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Mar 6 Juil 2010 - 21:50

Tu peux les récupérer avec tracfoil c'est un logiciel compatible windows linux gratuit 30 jours donc largement le temps de te sortir tes profil. Perso j'ai une licence 10 euros auprès de son dévelepoeur qui est super sympas soit dit en passant.

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Mer 21 Juil 2010 - 3:26



Sa avance doucement.

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  julienRousseau le Mer 28 Juil 2010 - 0:17





J'ai soudé les prises mpx, les guignols sont mis. Plus que les CAP à ajusté et il est bon pour aller a la banne d'Ordanche la semaine prochaine.

julienRousseau
Junior
Junior

Messages : 14
Date d'inscription : 14/04/2010

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  Ludo le Mer 28 Juil 2010 - 5:40

Bravo, il est magnifique !

Bientôt les essais, tiens nous au courant.

Bons vols à toi.
avatar
Ludo
Admin
Admin

Messages : 245
Date d'inscription : 09/01/2010
Age : 46
Localisation : Val d'Oise

Voir le profil de l'utilisateur

Revenir en haut Aller en bas

Re: Dita 3m planeur perso

Message  Thierry-LAM le Mer 28 Juil 2010 - 21:28

J'avoue qu'il est magnifique Smile

Toutes mes félicitations également Julien, Bravo et a bientôt.
avatar
Thierry-LAM
Admin
Admin

Messages : 113
Date d'inscription : 31/12/2009
Age : 47
Localisation : Agde

Voir le profil de l'utilisateur http://lesaileronsmaquettes.fr
